Τί είναι νέο στo Fespa 18; – 7.6.0.4

FespaR – Νέοι τρόποι ενισχύσεων κατακορύφων δομικών στοιχείων από σκυρόδεμα

Ενίσχυση υποστυλώματος με μεταλλικό κλωβό

Προστέθηκε η δυνατότητα επιλογής μεταλλικού κλωβού ως τρόπου ενίσχυσης υποστυλωμάτων και τοιχωμάτων. Εισάγονται οι παράμετροι κατασκευής μεταλλικού κλωβού περιμετρικά υποστυλώματος και το FespaR εμφανίζει στο τεύχος μελέτης τον λόγος επάρκειας των ενισχυμένων με μεταλλικό κλωβό υποστυλωμάτων.

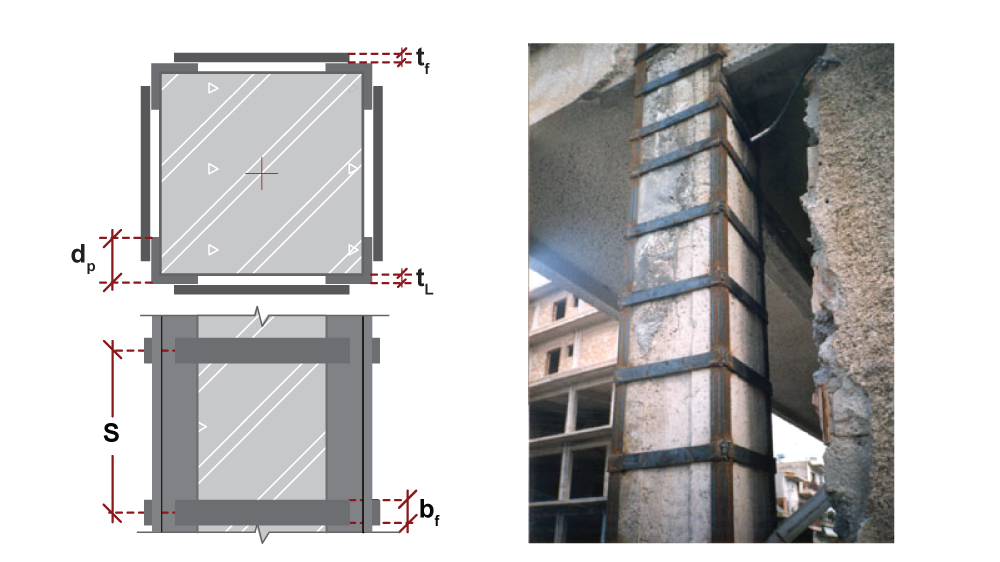

Γεωμετρικά χαρακτηριστικά ενίσχυσης με μεταλλικό κλωβό

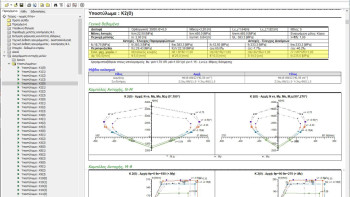

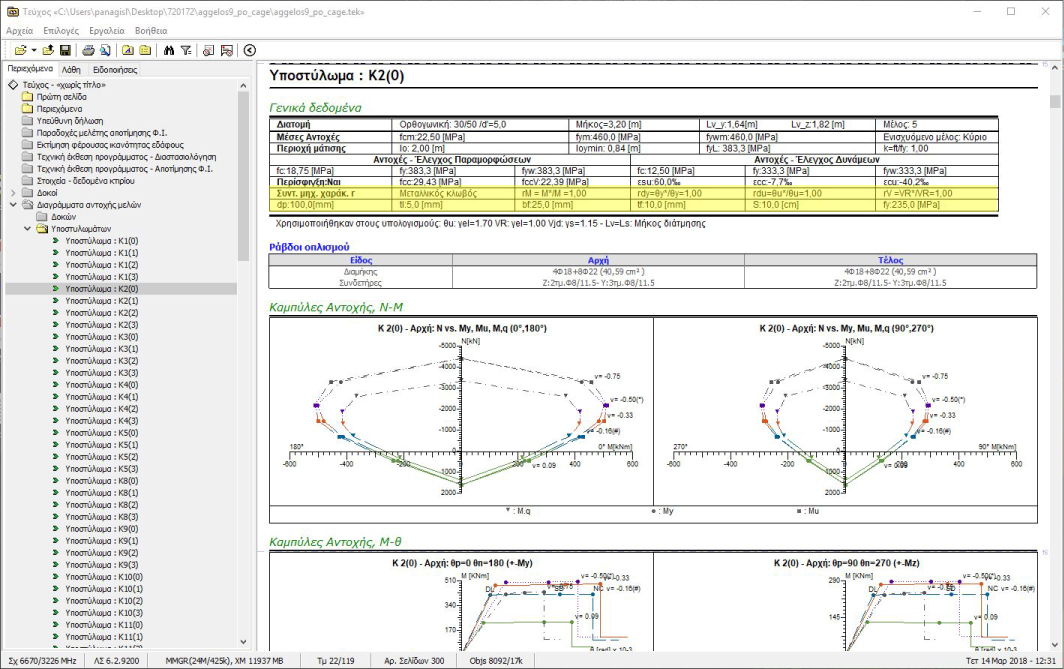

Τα ενισχυμένα με μεταλλικό κλωβό υποστυλώματα χαρακτηρίζονται αντίστοιχα στα αποτελέσματα του τεύχους μελέτης

Ενίσχυση υποστυλώματος με μανδύα σκυροδέματος – Υπολογισμός βλήτρων

Ορισμός πάχους μανδύα σκυροδέματος
Ορισμός διαμέτρου βλήτρων
Διαχωρισμός νέων & υφιστάμενων διαμήκων ράβδων σε διατομή υποστυλώματος
Αναλυτικά αποτελέσματα με σχέδια λεπτομερειών προτεινόμενων βλήτρων

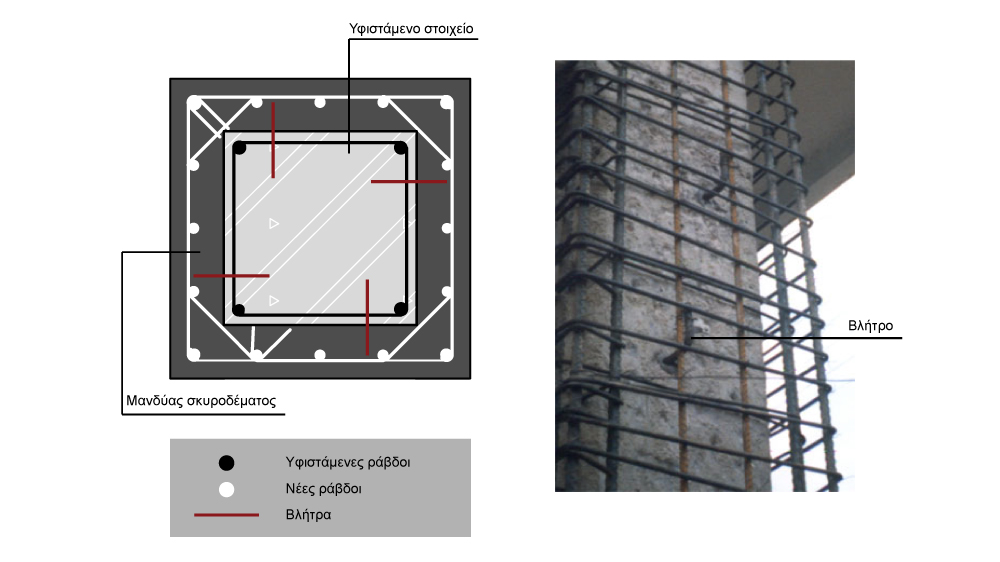

Ενίσχυση με μανδύα σκυροδέματος

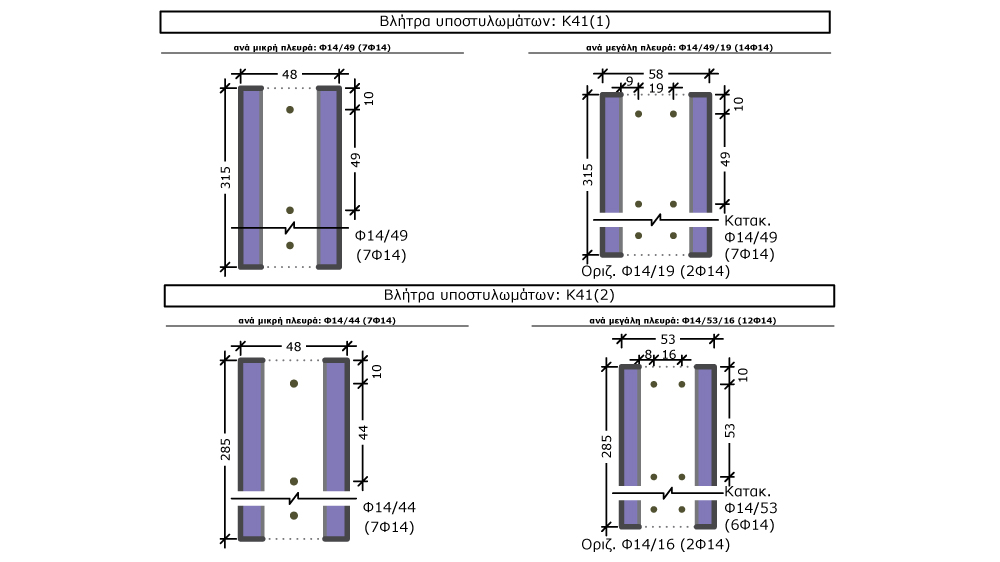

Σχέδια λεπτομερειών προτεινόμενων βλήτρων στο τεύχος μελέτης

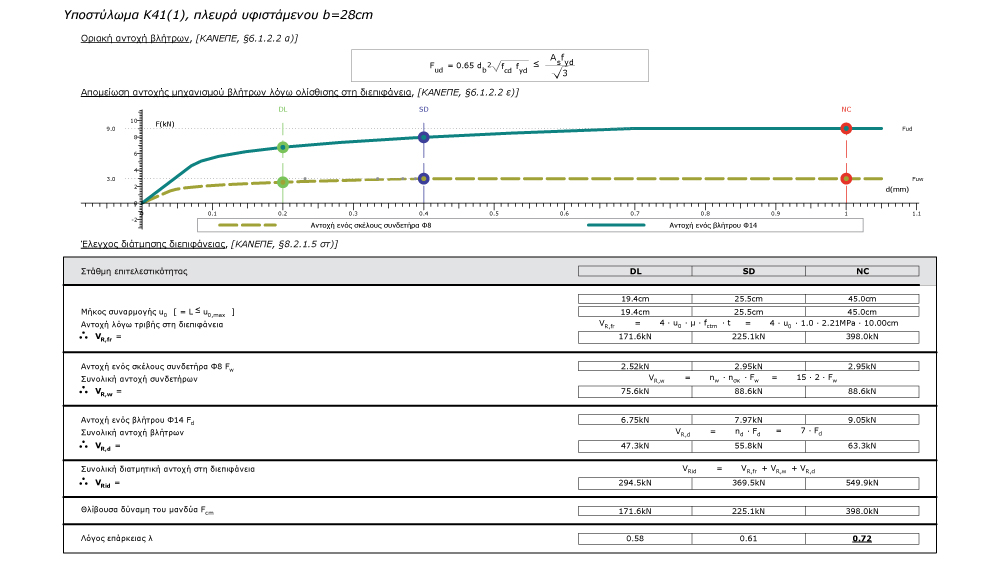

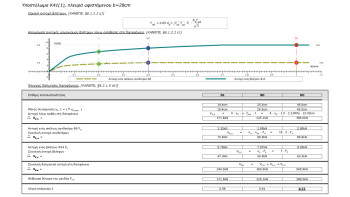

Αναλυτικός υπολογισμός αντοχής στη διεπιφάνεια παλαιού-νέου σκυροδέματος

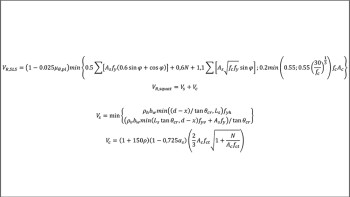

Διατμητική αντοχή τοιχώματος σύμφωνα με τον ΚΑΝ.ΕΠΕ. 2017

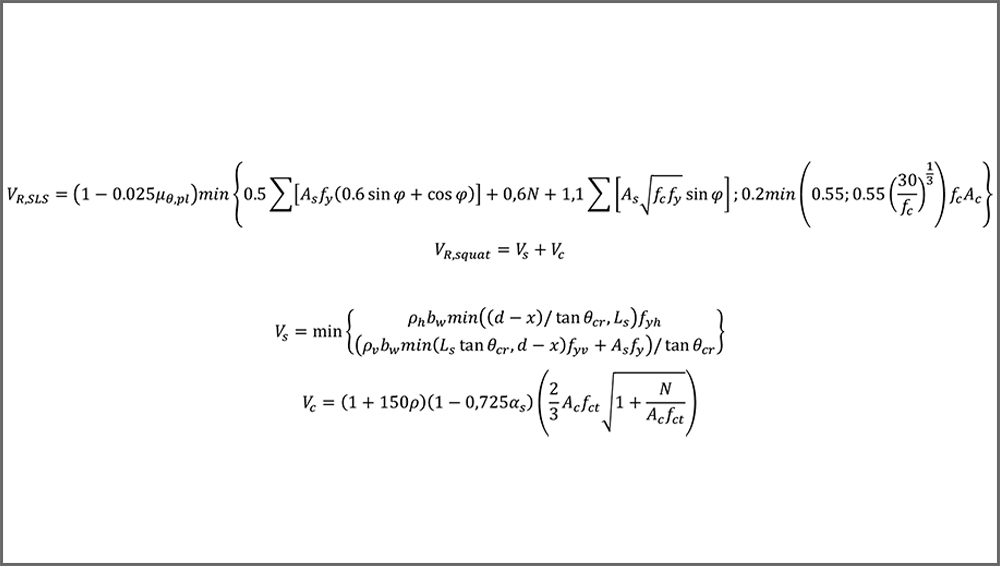

Προστέθηκαν δύο επιπλέον έλεγχοι για την διατμητική αστοχία των τοιχωμάτων σύμφωνα με τον ΚΑΝ.ΕΠΕ 2017 παράρτημα 7Γ.

Ο πρώτος εξετάζει την τέμνουσα αντοχής σε ολίσθηση VR,SLS όπου συμβαίνει μετά την διαρροή σε κάμψη του τοιχώματος.

O δεύτερος έλεγχος εξετάζει την VR,squat όπου πρέπει να λαμβάνει χώρα για τοιχώματα με χαμηλό λόγο διάτμησης.

Διατμητική αντοχή τοιχώματος σύμφωνα με τον ΚΑΝ.ΕΠΕ. 2017

FespaR & FespaM – Νέα εντολή «Έξυπνη εισαγωγή δοκού χιαστί»

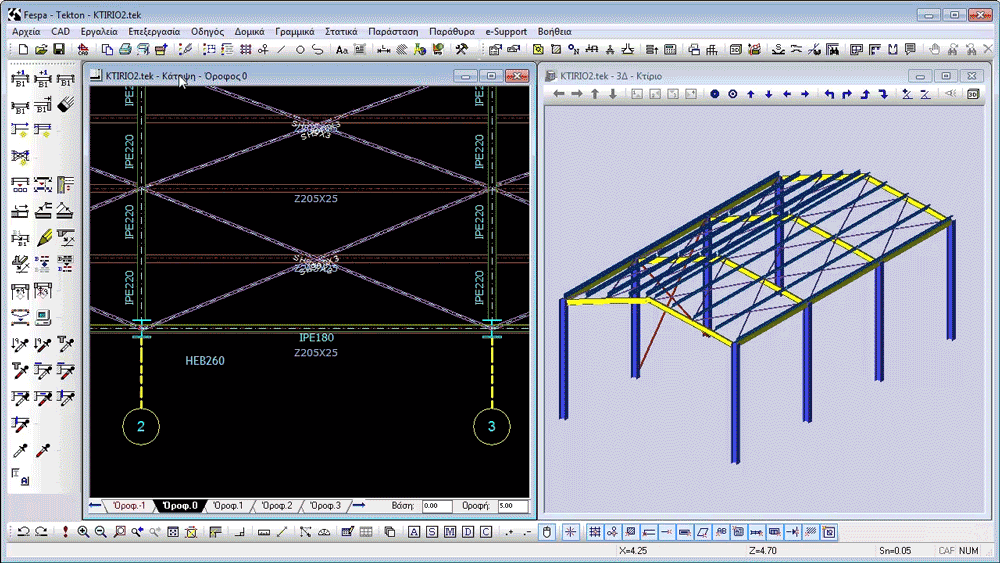

Αυτόματη εισαγωγή τοιχοπληρώσεων & χιαστί μεταλλικών δοκών.

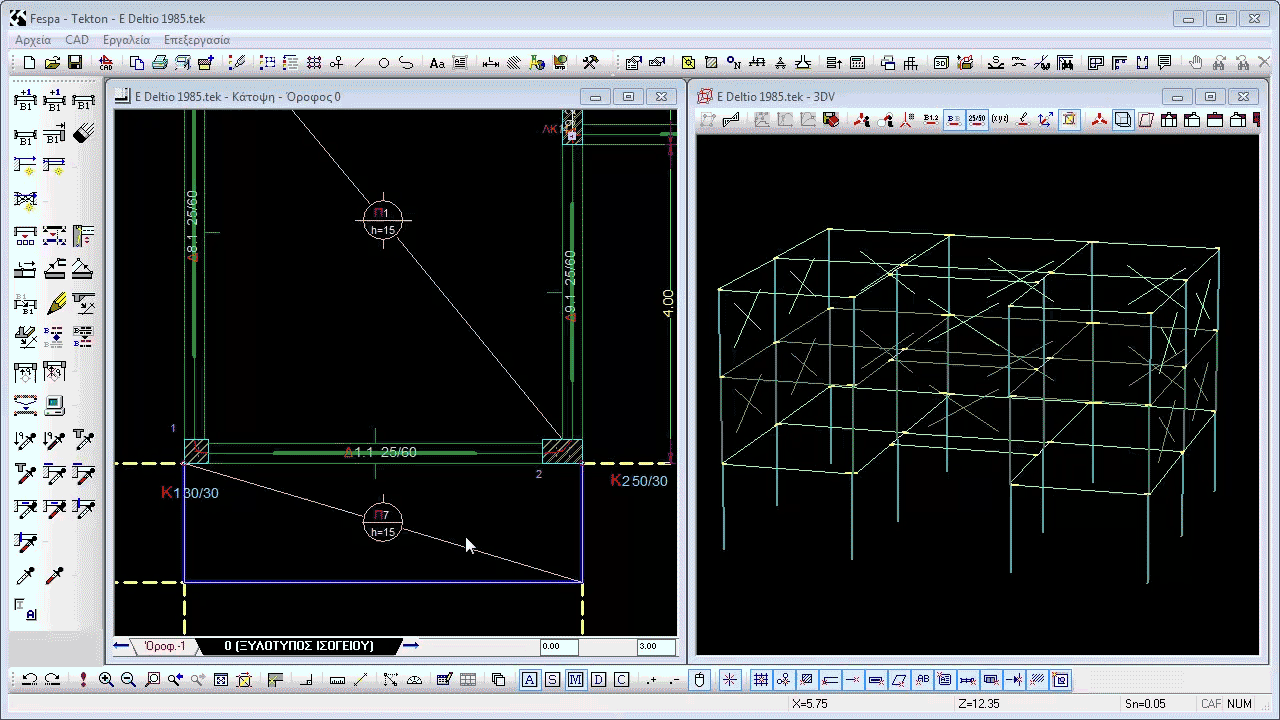

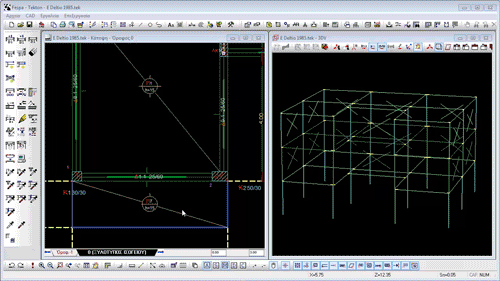

Εισαγωγή χιαστί δοκών χρησιμοιώντας την «έξυπνη εισαγωγή δοκού χιαστί»

FespaM – Σύμμικτες δοκοί (add-on στο FespaM)

Δίνεται η δυνατότητα υπολογισμού σύμμικτης δοκού χάλυβα με πλάκα σκυροδέματος. Επιλογή μεταξύ συμπαγούς πλάκας σκυρόδέματος και πλάκας σκυροδέματος με αυλακωτό χαλυβδόφυλλο.

Υποστηρίζεται αυτόματη επιλογή χαλυβδόφυλλου από τα:

Symdeck 50
Symdeck 75
Symdeck 100
Symdeck 150
Multideck 60
Multideck 80
Multideck 146

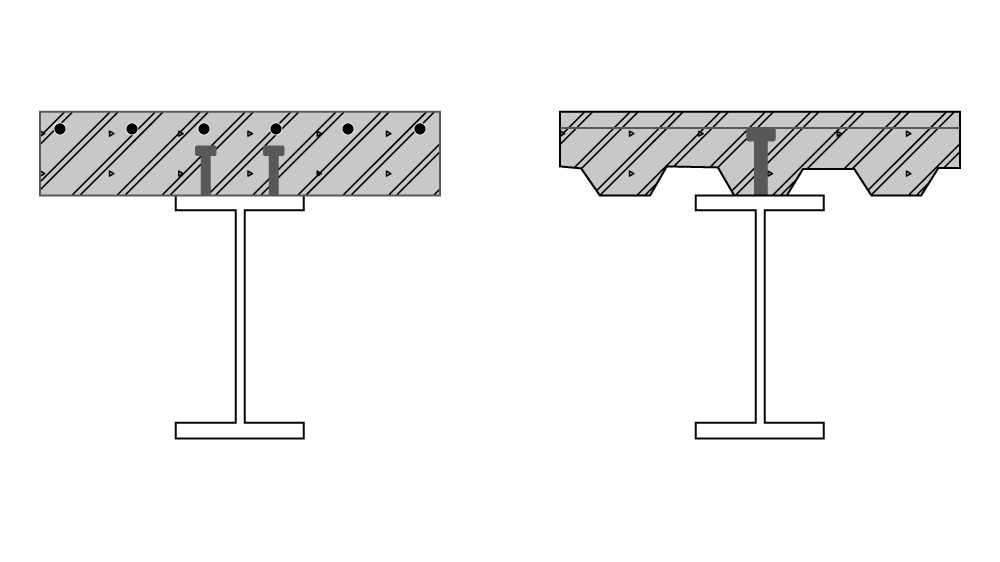

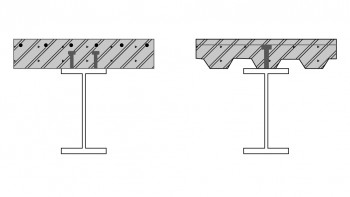

Επιλογή μεταξύ συμπαγούς πλάκας σκυρόδέματος και πλάκας σκυροδέματος με αυλακωτό χαλυβδόφυλλο

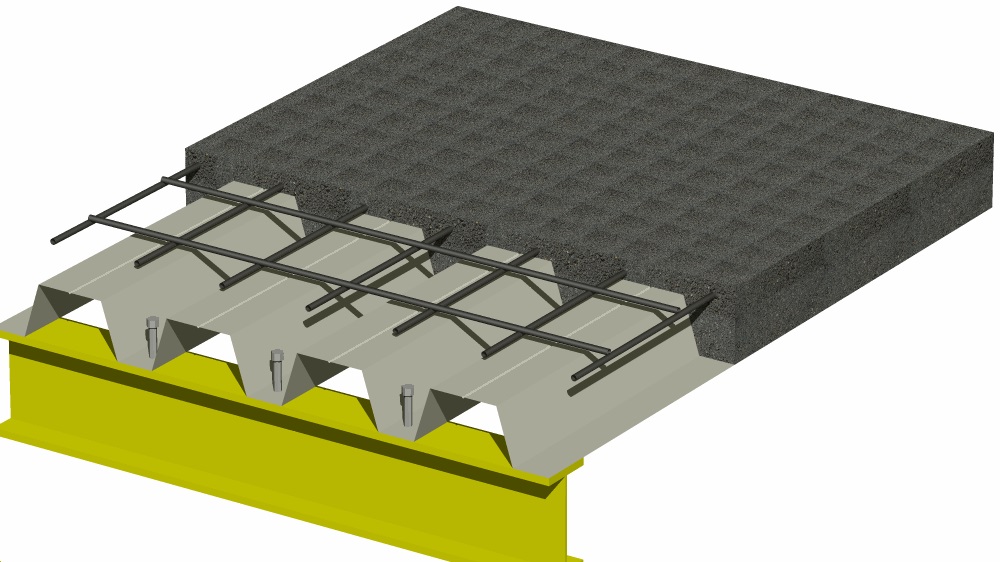

Σύμμικτη δοκός χάλυβα με πλάκα σκυροδέματος με αυλακωτό χαλυβδόφυλλο

FespaC – Νέα πέδιλα & Νέος γραφικός τρόπος παρουσίασης αποτελεσμάτων

Βελτίωση πεδίλων για ΕΑΚ & EC

Διαστασιολόγηση με νέα μέθοδο. Βέλτιστες διαστάσεις θεμελίων. Γραφική αναπαράσταση τάσεων, οπλισμού & εκκεντροτήτων στο τεύχος μελέτης.

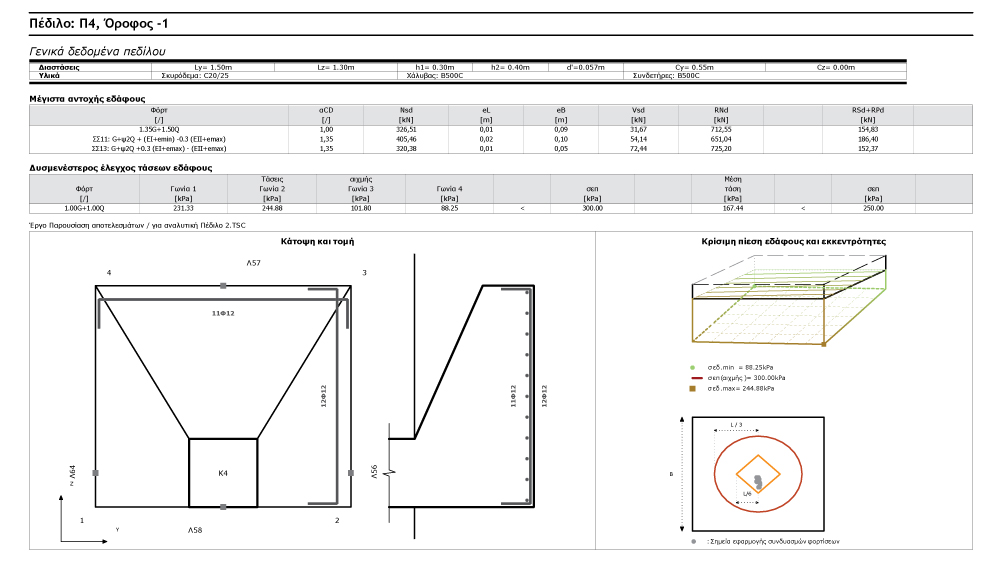

Aποτελέσματα νέας διαστασιολόγησης πεδίλων στο τεύχος μελέτης

Νέος γραφικός τρόπος παρουσίασης αποτελεσμάτων – Επάρκεια υποστυλωμάτων & τοιχωμάτων και με παλαιούς κανονισμούς (ΕΑΚ)

Υποστυλώματα & τοιχώματα υπολογίζονται στο νέο FespaC & FespaR με έλεγχο επάρκειας των διατομών και τυπώνονται τα διαγράμματα αντοχών για την κρίσιμη φόρτιση. Η νέα δυνατότητα είναι χρήσιμη για τον έλεγχο επάρκειας με παλαιούς κανονισμούς. Στο τεύχος μελέτης αποτυπώνεται μέσω διαγραμμάτων η ολική διαδικασία εύρεσης της αντοχής της διατομής και ο αντίστοιχος λόγος επάρκειας.

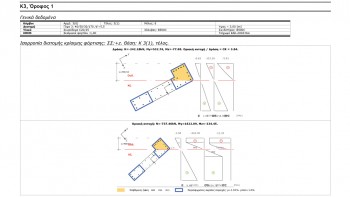

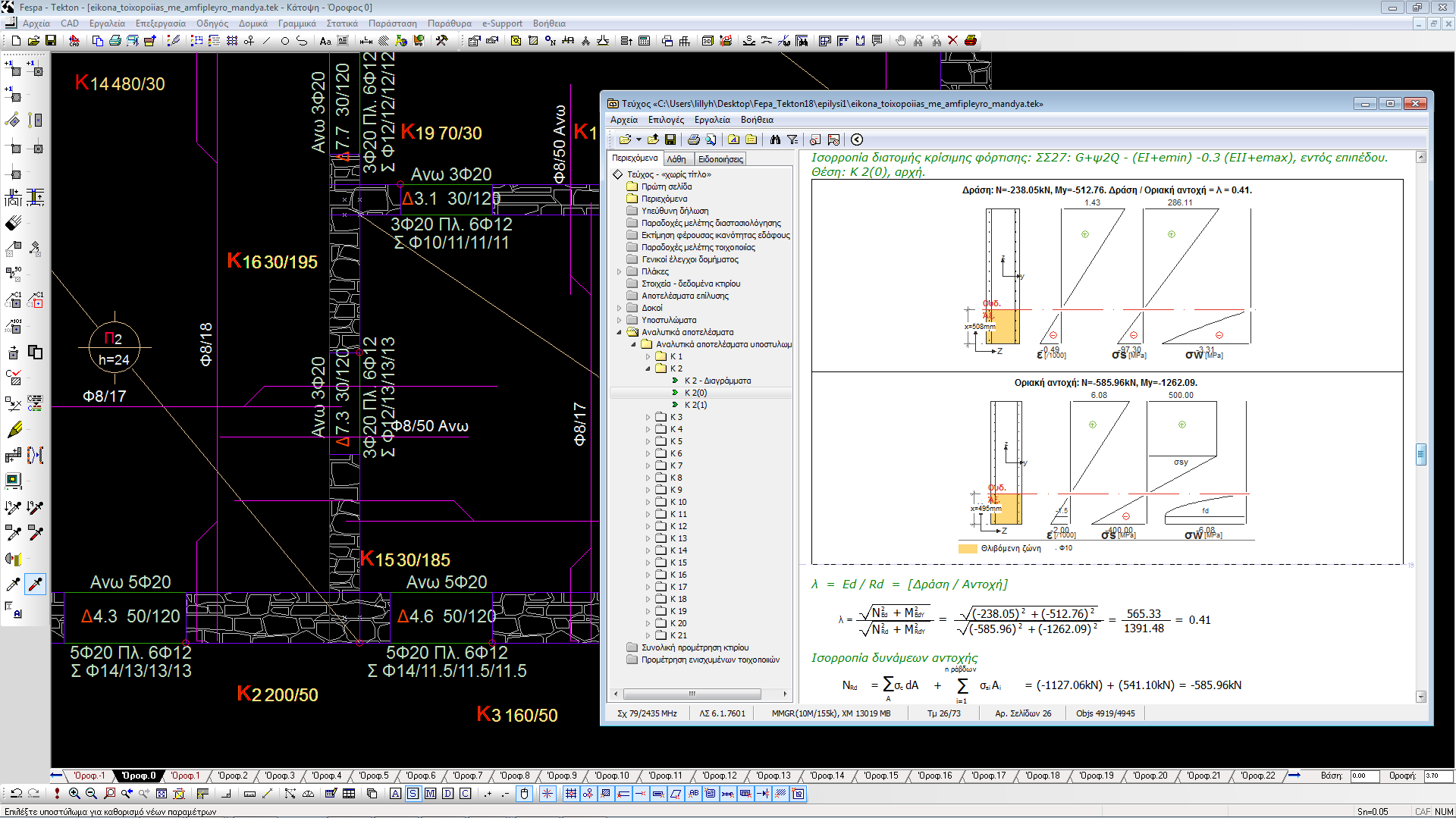

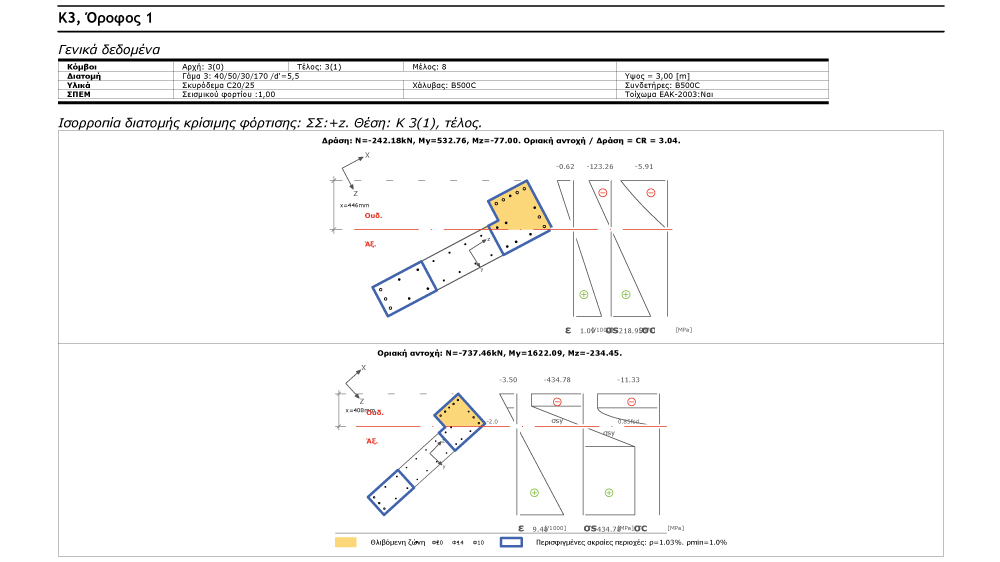

Ισορροπία διατομής στην κρίσιμη φόρτιση

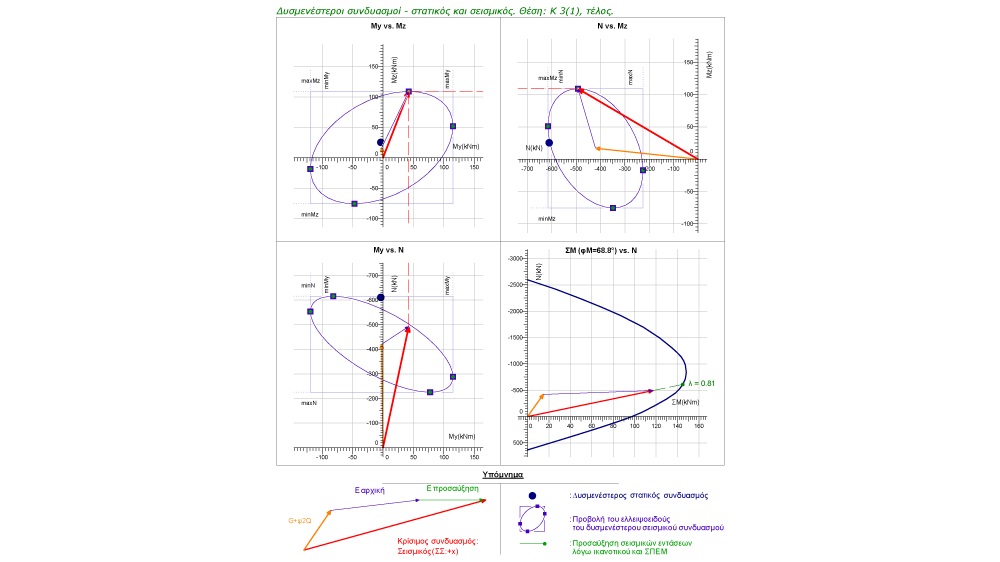

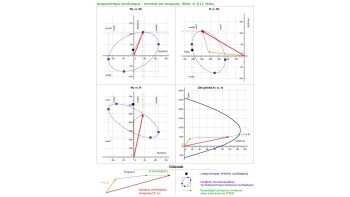

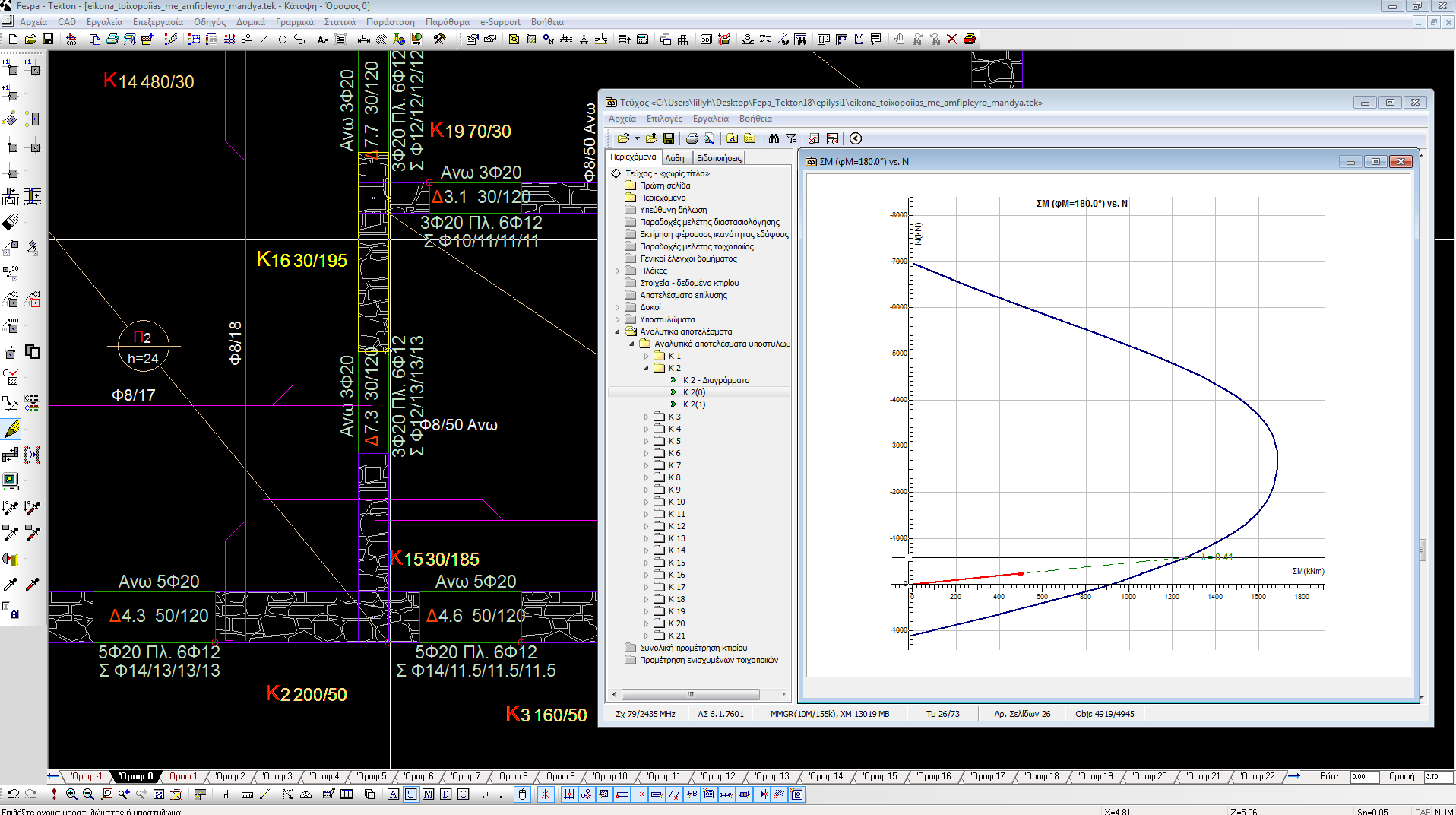

Διαδικασία εύρεσης λόγου επάρκειας διατομής

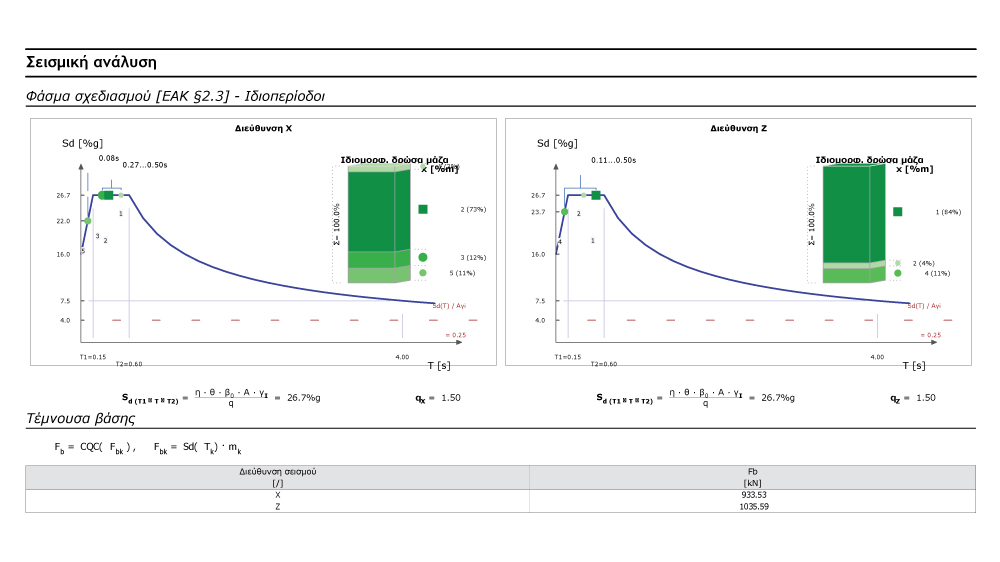

Φάσμα σχεδιασμού & πίνακας τέμνουσας βάσης στο τεύχος μελέτης. Παράλληλη παρουσίαση των ιδιομορφικών ποσοστών δρώσας μάζας και επιταχύνσεων πάνω στο φάσμα (σχεδιασμού ή ελαστικό)

Φάσμα σχεδιασμού και τέμνουσα βάσης στους “Γενικούς ελέγχους δομήματος”.
